化工管道气液分离器工作原理及安装全指南
发表日期：2026-05-09 08:52:43
浏览量：74
在化工生产流程中，气液混合物的输送与分离是核心环节之一，化工管道气液分离器作为关键辅助设备，广泛应用于石油化工、精细化工、煤化工等领域，主要用于分离管道内气液两相流体，去除气体中的液滴或液体中的气泡，保障后续设备安全运行、提升产品质量、降低能耗与环保风险。其工作性能直接影响整个化工系统的稳定性与经济性，因此，掌握其工作原理、规范安装流程，是化工运维人员的必备技能。本文结合化工行业实操经验，详细拆解气液分离器的工作原理、核心类型，以及标准化安装步骤、注意事项和调试要点，为现场操作提供全面指导。
一、化工管道气液分离器核心工作原理
化工管道气液分离器的工作核心的是利用气液两相物理性质的差异（密度、惯性、离心力等），通过特定结构设计，使气液混合物在设备内实现有效分离，让气体和液体分别从不同出口排出，达到净化介质、保护设备的目的。其本质是通过物理作用实现分离，无需添加化学药剂，契合化工生产“绿色高效”的核心需求，不同类型的分离器，工作原理略有差异，但核心逻辑一致，主要分为以下4类主流原理，覆盖化工行业绝大多数应用场景。
（一）重力沉降原理
重力沉降式气液分离器是化工管道中较为常用的类型，其工作原理基于气液两相的密度差异，利用重力作用实现自然分离，结构简单、运行稳定，适合处理液滴粒径较大（通常大于100μm）、气液比适中的混合物。当气液混合物通过管道进入分离器本体（多为圆筒形结构）后，流速会突然降低，动能转化为势能，混合物流速放缓后，密度较大的液体（如化工原料液、冷凝液）在重力作用下，逐渐沉降至分离器底部的液相收集区，形成液池；而密度较小的气体（如反应尾气、工艺气体）则向上升腾，通过顶部的气相出口排出，完成初步分离。
为提升分离效率，这类分离器内部通常会设置挡板、折流板等构件，延长气液混合物在设备内的停留时间，让液滴有更充足的时间沉降，同时避免上升的气体携带液滴，进一步提升分离效果。重力沉降式分离器适用于低压、低流速的化工场景，如化工原料预处理、冷凝液回收等，其优势是能耗低、维护简单，缺点是对微小液滴的分离效率较低，需配合其他分离方式使用。
（二）离心分离原理（高效分离，适配高流速场景）
离心式气液分离器主要用于处理高流速、气液比波动较大的化工管道场景，如反应釜尾气排放、高压管道输送等，其工作原理是利用离心力放大气液两相的密度差异，实现快速高效分离。当气液混合物通过切向入口或静态导流叶片进入分离器后，会在设备内高速旋转，形成旋流场。在离心力的作用下，密度较大的液体被甩向分离器内壁，形成液膜，液膜沿内壁向下流动，汇集到底部液相出口排出；而密度较小的气体则在旋流中心形成气核，向上流动并从顶部气相出口排出，分离效率可达97%以上，能有效捕捉粒径10-30μm的微小液滴。
这类分离器的核心优势是分离效率高、体积紧凑，适合空间受限的化工现场，且能适应高流速、高气液比的工况，在天然气处理、化工废气净化等场景中应用广泛。其结构设计重点在于导流叶片的角度和分离器的直径配比，确保形成稳定的旋流场，避免因流速波动导致分离失效。
（三）惯性碰撞原理（辅助分离，提升精度）

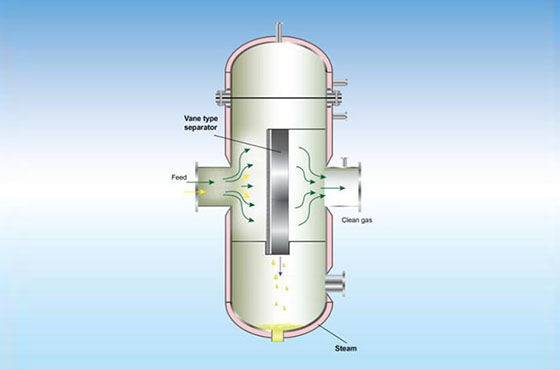

惯性碰撞式气液分离器多作为辅助分离设备，与重力式、离心式分离器配合使用，进一步提升分离精度，其工作原理基于气液两相的惯性差异。当气液混合物流经分离器内部的丝网、折流板或挡板时，气体分子质量小、惯性小，能够灵活改变流动方向，顺利通过构件间隙；而液体液滴质量大、惯性大，无法及时改变流动方向，会撞击在丝网或挡板上，液滴之间相互聚结，形成较大的液滴，随后在重力作用下沉降至底部液相收集区，完成分离。
其中，金属丝网分离器是较为常见的惯性碰撞式设备，其内部的金属丝网具有密集的孔隙，既能让气体顺利通过，又能拦截液滴，分离精度可达1-5μm，适合对气体纯度要求较高的化工场景，如精细化工反应气体净化、半导体制造配套化工管道等。这类分离器的优势是分离精度高、结构紧凑，缺点是容易堵塞，需定期清洗维护。
（四）过滤聚结原理（高精度分离，适配苛刻工况）
过滤聚结式气液分离器主要用于处理含有微小液滴、乳化液的化工气液混合物，适用于对分离精度要求极高的场景，如化工产品精制、高纯气体制备等，其工作原理是“过滤+聚结”双重作用。气液混合物进入分离器后，首先通过过滤介质（如聚结纤维、微孔滤膜），过滤介质会拦截微小液滴，同时让液滴在滤材表面聚结，逐渐形成较大的液滴；当液滴重力大于气体浮力时，液滴沉降至底部液相出口排出，而净化后的气体则通过过滤介质，从顶部气相出口排出，分离精度可达0.1-1μm。
这类分离器的核心是过滤聚结介质，需根据化工介质的特性（腐蚀性、粘度、温度等）选择适配的滤材，如耐腐蚀的聚四氟乙烯滤材、耐高温的陶瓷滤材等。其优势是分离精度极高，能处理乳化态气液混合物，缺点是滤材需定期更换，维护成本相对较高。
（五）核心共性：分离后的介质处理
无论采用哪种分离原理，化工管道气液分离器的核心流程均为“进气→分离→气液排出”，且分离后的液体和气体需分别进行后续处理：分离后的液体（如冷凝液、原料液）可回收利用或经处理后排放，避免资源浪费和环境污染；分离后的气体（如工艺气体、尾气）需根据工艺要求，进一步净化或输送至下一工序，确保气体纯度符合生产标准，同时避免液体携带进入压缩机、泵、反应器等核心设备，防止设备气蚀、磨损、腐蚀，延长设备使用寿命。
二、化工管道气液分离器核心结构组成
无论哪种类型的化工管道气液分离器，其核心结构均围绕“分离功能”设计，主要由以下6部分组成，不同类型的分离器会根据工作原理，增加专属构件（如导流叶片、过滤介质等），确保分离效果：
1. 分离器本体：核心承载构件，多为圆筒形（立式或卧式），材质根据化工介质特性选择，如碳钢、304/316L不锈钢、碳钢衬氟等，需具备耐腐蚀、耐高压、耐高温的特性，适配化工生产的苛刻工况；底部设有液相收集区，顶部设有气相排放区，确保气液分离后分别导出。
2. 进出口管道：包括气相进口、液相进口（部分机型）、气相出口、液相出口，接口多采用法兰连接，与化工主管道匹配，管道直径需根据气液混合物的流量、流速合理设计，避免因管道过细导致流速过快，影响分离效果。
3. 分离构件：核心功能构件，根据分离原理不同而不同，如重力式的挡板、折流板，离心式的导流叶片、旋流管，惯性碰撞式的金属丝网、挡板，过滤聚结式的聚结滤材、过滤芯等。
4. 液位控制装置：用于监测分离器底部液相的液位，防止液位过高导致液体被气体携带（带液），或液位过低导致气体进入液相管道（带气），常用的有浮球液位计、液位变送器等，可实现液位自动控制和报警。
5. 排污/放空装置：底部设有排污口，用于排出沉降的杂质、废油等，防止堵塞分离构件；顶部设有放空口，用于设备检修时放空内部气体，或紧急情况下泄压，保障设备安全。
6. 辅助装置：根据工况需求配置，如压力表、温度计（监测设备内部压力、温度）、安全阀（防止设备超压损坏）、保温层（适配高温/低温介质）等，其中安全阀需设置放散管，露天设置时放散管管口高度需符合国标要求，室内设置时需高出屋面2.0m以上。
三、化工管道气液分离器标准化安装流程（贴合化工现场实操）
化工管道气液分离器的安装质量，直接影响其分离效率和运行稳定性，同时需严格遵循化工行业安全规范，避免因安装不当导致介质泄漏、设备损坏、安全事故等问题。安装流程需遵循“前期准备→基础安装→设备就位→管道连接→附件安装→防腐保温→调试验收”的顺序，具体步骤如下：
（一）安装前期准备（关键前提，避免返工）
1. 工况适配确认：根据化工管道的介质特性（腐蚀性、粘度、温度、压力）、气液比、流量、分离精度要求，确认分离器的型号、材质、规格是否适配，避免因型号不符导致分离失效或设备损坏；同时核对设备合格证、出厂检测报告，确保设备质量符合国标及行业标准。
2. 现场勘察与清理：勘察安装现场的空间、地形、管道走向，确认安装位置是否符合要求（如远离火源、振动源，预留检修空间）；清理安装现场的杂物、灰尘、油污，避免杂质进入设备内部或影响安装精度；对于户外安装，需提前做好防雨、防晒、防风措施。
3. 工具与材料准备：准备安装所需的工具（扳手、螺丝刀、焊机、压力表、水平仪等），以及辅助材料（法兰垫片、密封胶、螺栓、防腐涂料等），所有材料需符合化工行业标准，如密封胶需适配介质特性，螺栓需具备耐腐蚀、高强度特性，避免因材料不合格导致泄漏。
4. 人员准备：安装人员需具备化工设备安装资质，熟悉分离器的结构、工作原理及安装规范，提前进行安全培训，明确安装流程和安全注意事项，佩戴好防护用品（安全帽、防护手套、防护眼镜等）。
（二）基础安装（确保设备稳定，避免振动）
1. 基础浇筑：根据分离器的重量、尺寸，浇筑混凝土基础，基础表面需平整、牢固，承载力符合设备要求，避免设备运行时产生振动；基础预留地脚螺栓孔，孔位需与分离器底座的螺栓孔精准对齐，偏差不超过2mm。
2. 地脚螺栓固定：将分离器底座放置在混凝土基础上，调整设备水平度（用水平仪检测，水平偏差不超过0.5mm/m），然后将地脚螺栓插入预留孔，浇筑混凝土固定，待混凝土凝固（通常24-48小时）后，拧紧地脚螺栓，确保设备固定牢固，无松动。对于小型分离器，可采用支架固定，支架需与地面或墙面牢固连接，避免运行时移位。
3. 底座防腐处理：在分离器底座与混凝土基础之间，铺设防腐垫片，防止底座腐蚀；对底座暴露的金属部分，涂刷防腐涂料，防腐涂料需适配现场工况，如户外安装需选择耐候性强的涂料，腐蚀性介质场景需选择耐腐涂料。
（三）设备就位与调整
1. 设备吊装：采用合适吨位的吊车，将分离器平稳吊装至基础上，吊装时需用软吊带包裹设备本体，避免碰撞、划伤设备表面，同时防止设备内部构件损坏；吊装过程中，专人指挥，确保设备平稳就位，避免倾斜。
2. 水平与垂直度调整：用水平仪检测分离器的水平度和垂直度，立式分离器的垂直度偏差不超过1mm/m，卧式分离器的水平度偏差不超过0.5mm/m；若偏差过大，调整地脚螺栓的松紧度，或在底座下方垫设垫片，确保设备处于水平、垂直状态，避免因设备倾斜导致分离效率下降、液体堆积。
（四）管道连接（核心环节，防止泄漏）
1. 管道清理：连接前，清理进出口管道内部的杂物、铁锈、油污，避免杂质进入分离器内部，堵塞分离构件或磨损设备；同时检查管道接口的平整度，若有毛刺、凹凸不平，需打磨平整。
2. 法兰连接：分离器的进出口与化工主管道采用法兰连接，连接时，在法兰之间铺设适配的垫片（如耐腐垫片、耐高温垫片），垫片需平整、无破损，避免因垫片老化、破损导致介质泄漏；对齐法兰螺栓孔，均匀拧紧螺栓，螺栓拧紧力度需一致，避免法兰受力不均导致密封失效。
3. 管道走向与坡度：连接管道时，需遵循“气相管道向上倾斜、液相管道向下倾斜”的原则，气相管道倾斜坡度为1%-3%，液相管道倾斜坡度为2%-5%，便于气液顺利流动，避免介质滞留；同时，管道转弯处需采用圆弧过渡，减少阻力，避免气液分离效果受影响。
4. 泄漏检测：管道连接完成后，对法兰接口、管道焊缝等部位进行泄漏检测，可采用肥皂水涂抹、压力测试等方式，若出现气泡或压力下降，需及时拧紧螺栓或更换垫片，确保无泄漏，避免化工介质泄漏引发安全事故。
（五）附件安装（保障设备正常运行）
1. 液位控制装置安装：将液位计、液位变送器安装在分离器的液位检测口，安装时需确保检测口畅通，液位计与设备连通良好，便于准确监测液位；液位报警装置需与控制系统连接，设置合理的液位上下限，确保液位异常时及时报警。
2. 压力表、温度计安装：在分离器的气相进口、气相出口、液相出口安装压力表、温度计，安装位置需便于观察和检测，确保能实时监测设备内部的压力、温度，避免超压、超温运行；压力表、温度计需提前校准，确保测量精度。
3. 排污、放空装置安装：在分离器底部的排污口安装排污阀，排污阀需选用耐腐蚀、开关灵活的型号，便于定期排污；顶部的放空口安装放空阀，放空阀需连接至安全排放管道，避免气体直接排放至现场，引发安全隐患。
4. 安全阀安装：按照国标要求，在分离器顶部安装弹簧封闭式安全阀，安全阀需与设备压力适配，确保设备超压时能自动泄压，保护设备安全；安全阀需定期校验，确保其工作可靠。
（六）防腐保温处理（延长设备使用寿命）
1. 防腐处理：对分离器本体、管道、附件的暴露金属部分，涂刷防腐涂料，涂刷前需清理表面的铁锈、油污，确保涂料附着牢固；涂刷层数根据工况需求确定，通常为2-3层，腐蚀性较强的场景需增加涂刷层数，或采用衬氟、衬胶等防腐措施。
2. 保温处理：若化工介质为高温或低温，需对分离器本体、管道进行保温处理，采用保温棉、保温板等保温材料，包裹设备和管道，减少热量损失或热量吸收，避免因温度变化影响分离效率，同时防止操作人员烫伤或冻伤；保温层外部需包裹防护层，防止保温材料损坏、受潮。
（七）调试与验收（确保设备达标，可投入使用）
1. 空载调试：安装完成后，先进行空载调试，关闭进出口阀门，打开放空阀，向设备内通入少量气体，检查设备的密封性、压力表和温度计的显示情况，确保设备无泄漏、仪表工作正常；同时检查液位控制装置、安全阀的工作状态，确保各项附件运行正常。
2. 负载调试：空载调试合格后，进行负载调试，缓慢开启进出口阀门，让气液混合物进入分离器，调整流量、压力至设计工况，观察分离器的分离效果，检测气相出口的液体含量、液相出口的气体含量，确保分离精度符合要求；同时观察设备的振动、噪音情况，若振动过大，需检查地脚螺栓是否松动，或调整管道走向，减少共振。
3. 验收：负载调试合格后，组织专业人员进行验收，核对安装流程、设备参数、分离效果、安全附件等，确保符合设计要求和行业标准；验收合格后，填写验收报告，方可投入正式运行。
四、化工管道气液分离器安装注意事项（化工现场重点强调）
化工生产具有介质腐蚀性强、压力高、温度高、安全要求严格等特点，气液分离器的安装需重点关注以下事项，避免安全隐患和设备故障：
1. 材质适配：分离器、管道、附件的材质必须与化工介质特性适配，如腐蚀性介质（如酸、碱、盐溶液）需选用316L不锈钢、衬氟等耐腐蚀材质，高温介质需选用耐高温合金材质，避免材质不符导致设备腐蚀、泄漏。
2. 安装位置：安装位置需远离火源、电源、振动源，避免高温、振动影响设备运行；同时预留足够的检修空间（通常不小于1.5m），便于后续维护、清洗、更换附件；户外安装时，需设置防雨棚，避免雨水浸泡设备，导致腐蚀。
3. 管道连接：严禁强行连接管道，避免管道受力过大导致焊缝开裂、法兰泄漏；法兰连接时，螺栓拧紧力度需均匀，垫片需适配介质和压力，避免垫片老化、破损；管道焊接需符合行业标准，焊缝需进行探伤检测，确保焊接质量。
4. 安全防护：安装过程中，操作人员需佩戴好防护用品，严禁违章操作；设备吊装时，吊车操作规范，专人指挥，避免设备坠落、碰撞；安装完成后，需对设备进行接地处理，防止静电积累，引发安全事故。
5. 避免杂质进入：安装过程中，需严格清理设备内部和管道内部的杂物、铁锈、油污，避免杂质进入分离器，堵塞分离构件、磨损设备内部零件，影响分离效率和设备使用寿命；安装完成后，需对设备进行冲洗，确保内部清洁。
6. 附件安装规范：液位计、压力表、温度计、安全阀等附件需安装正确，位置合理，便于观察和检测；安全阀需定期校验，液位报警装置需调试合格，确保设备超压、液位异常时能及时报警和处理；放空管、排污管需连接至指定位置，避免介质乱排乱放。
7. 调试规范：调试时，需缓慢开启阀门，逐步调整流量、压力，避免瞬间压力过高、流量过大，损坏设备；负载调试时，需持续监测分离效果，若分离精度不达标，需检查分离构件、管道走向等，及时调整。
五、安装后日常维护与常见问题处理
规范安装是气液分离器稳定运行的基础，安装完成后，需做好日常维护，及时处理常见问题，延长设备使用寿命，确保分离效果稳定：
（一）日常维护要点
1. 定期巡检：每天巡检设备的运行状态，检查压力表、温度计、液位计的显示情况，确保压力、温度、液位在正常范围；检查设备本体、管道、法兰的密封性，有无泄漏、腐蚀、破损等情况。
2. 定期排污：根据介质杂质含量，定期开启排污阀排污，避免杂质在分离器底部堆积，堵塞分离构件；排污频率通常为每天1-2次，杂质含量高的场景可增加排污频率。
3. 定期清洗维护：定期清洗分离器内部的分离构件，如金属丝网、滤材、挡板等，避免堵塞；清洗频率根据工况确定，通常为每月1次，腐蚀性介质、杂质含量高的场景可缩短清洗周期；清洗时，需关闭进出口阀门，放空设备内部气体和液体，确保安全。
4. 附件校验：定期校验压力表、温度计、安全阀、液位计等附件，确保测量精度和工作可靠性；安全阀每年至少校验1次，压力表、温度计每半年校验1次。
5. 防腐维护：定期检查设备、管道的防腐层，若出现脱落、破损，及时补涂防腐涂料，避免设备腐蚀；户外设备需定期检查保温层，确保保温效果。
（二）常见安装相关问题及处理方法
1. 设备振动过大：原因多为地脚螺栓松动、管道共振、设备安装倾斜；处理方法：拧紧地脚螺栓，调整管道走向，减少共振；调整设备水平度和垂直度，确保设备稳定。
2. 介质泄漏：原因多为法兰垫片老化、螺栓拧紧力度不均、管道焊缝开裂、设备腐蚀；处理方法：更换老化垫片，均匀拧紧螺栓；修补管道焊缝；对腐蚀部位进行防腐处理，严重时更换设备或管道。
3. 分离精度不达标：原因多为设备型号不符、管道走向不合理、分离构件堵塞、气液混合物流量过大；处理方法：更换适配的分离器型号；调整管道走向，确保气液流动顺畅；清洗分离构件；调整流量至设计范围。
4. 液位异常：原因多为液位控制装置安装不当、液位计故障、排污不及时；处理方法：重新安装液位控制装置，校准液位计；及时排污，清理分离器底部杂质。
六、结语
化工管道气液分离器的工作原理核心是利用气液两相物理性质差异，通过重力、离心力、惯性碰撞、过滤聚结等方式实现高效分离，其安装质量直接决定设备的分离效率、运行稳定性和安全性。在化工现场安装过程中，需严格遵循“前期准备→基础安装→设备就位→管道连接→附件安装→防腐保温→调试验收”的标准化流程，重点关注材质适配、管道连接、安全防护等事项，同时做好安装后的日常维护，及时处理常见问题。
随着化工行业的不断发展，气液分离器的应用场景愈发广泛，对分离精度、运行稳定性的要求也不断提高。掌握其工作原理和规范安装方法，不仅能保障化工系统的稳定运行，提升产品质量，还能降低能耗、减少安全隐患和环境污染，为化工生产的高效、安全、绿色发展提供保障。对于复杂工况或特殊介质的分离器安装，建议结合设备说明书和行业标准，或联系专业技术人员指导，确保安装达标、运行可靠。
