天然气管道用气液分离器技术规范
发表日期：2026-04-29 16:29:48
浏览量：37
天然气管道输送过程中，天然气中不可避免夹带液态水、凝析油及少量固体杂质，这些物质会增加管道输送阻力、加剧管道内壁腐蚀、损坏下游压缩机、调压器等设备，甚至引发气堵、水锤等安全隐患，严重影响管道输送的安全性、稳定性和经济性。气液分离器作为天然气管道系统中的核心净化设备，其性能、设计、制造、安装及运行维护均需遵循严格的技术规范，确保实现气液高效分离，保障天然气管道系统安全稳定运行。本文结合天然气管道输送特性及行业标准，系统阐述天然气管道用气液分离器的技术规范，涵盖设计、制造、安装、调试、运行维护及报废等全生命周期环节，为设备选型、应用及管理提供明确依据。
一、总则
（一）规范适用范围
本规范适用于陆上天然气长输管道、城市燃气管网、天然气增压站、分输站、门站等各类天然气管道系统中，用于分离天然气中夹带的液态水、凝析油及粒径不小于5μm固体杂质的气液分离器（以下简称“分离器”），包括重力式、离心式、过滤聚结式等各类常用机型的设计、制造、检验、安装、调试、运行、维护及报废全过程。不适用于高压超临界天然气管道、海底天然气管道专用分离器，此类分离器需结合专项标准另行规范。
（二）核心遵循标准
分离器的设计、制造、检验及运行需严格遵循国家及行业相关标准，核心参考标准包括但不限于：
1. 国家标准：《压力容器 第1部分：通用要求》（GB/T 150.1）、《压力容器 第2部分：材料》（GB/T 150.2）、《压力容器 第3部分：设计》（GB/T 150.3）、《压力容器 第4部分：制造、检验和验收》（GB/T 150.4）；
2. 行业标准：《输气管道工程过滤分离设备规范》（SY/T 6883-2021）、《油气分离器规范》（SY/T 0515-2014）、《气-液分离器设计》（HG/T 20570.8-95）、《石油化工可燃性气体排放系统设计规范》（SH/T 3009-2013）；
3. 国际标准：《油气分离器》（API Spec 12J）、《气液分离器设计规定》（API 421）、《石油工业用离心泵》（ISO 13709）等，若出口项目需同时满足项目所在国相关标准要求。
（三）核心技术目标
1. 分离效率：在设计工况下，对液态水、凝析油的分离效率不低于99%，对粒径≥5μm的固体杂质分离效率不低于98%，确保分离后天然气中液态物质含量符合GB 50251《输气管道工程设计规范》要求（液态水含量≤10mg/m³，凝析油含量≤5mg/m³）；
2. 运行稳定性：在天然气流量、压力、温度等参数在设计范围内波动时，分离器能稳定运行，无液泛、气带液等现象，液位控制精准，无泄漏、振动超标等问题；
3. 安全可靠性：具备足够的抗压、抗腐蚀能力，满足天然气管道压力等级要求，配备完善的安全保护装置，杜绝因设备故障引发的天然气泄漏、超压等安全事故；
4. 经济性：设备结构合理、能耗低，便于安装、维护及检修，使用寿命不低于15年，运维成本可控。
二、设计技术规范
分离器的设计是保障其性能的核心，需结合天然气管道的输送参数、介质特性及现场工况，遵循“安全优先、高效分离、适配工况”的原则，重点明确以下设计要求。
（一）基础参数设计
1. 工况参数确定：需根据天然气管道的设计压力、设计温度、zui大处理流量、zui小处理流量、气液比、介质组分（含硫量、CO₂含量等）及杂质含量，确定分离器的设计参数，确保设备在全工况范围内均能满足分离要求；
2. 压力设计：分离器的设计压力应不低于天然气管道设计压力的1.1倍，耐压试验压力不低于设计压力的1.5倍，且需考虑压力波动冲击，预留不小于10%的压力余量；对于含硫天然气管道，需额外考虑硫化氢腐蚀带来的压力承载能力下降，适当提高设计压力冗余；
3. 温度设计：设计温度需覆盖天然气管道的正常运行温度范围（通常为-40℃~80℃），极寒地区需考虑低温工况（zui低可达-50℃），选用耐低温材料，防止设备低温脆裂；高温工况需选用耐高温材质，确保密封性能及结构稳定性；
4. 流量设计：分离器的额定处理流量需与管道zui大输量匹配，同时具备10%~20%的流量调节余量，应对管道输量波动；当流量低于zui小设计流量时，需采取措施防止分离效率下降，避免液滴二次夹带。
（二）结构设计
1. 机型选择：根据管道工况及分离要求选择合适的分离器机型：
- 重力式分离器：适用于气液比适中、液滴粒径较大（≥100μm）、处理流量较大的场景，结构简单、能耗低，适合长输管道分输站、门站等大型场站；
- 离心式分离器：适用于高压、高流速工况（压力＞2MPa），对微小液滴（10~50μm）分离效率高，结构紧凑，适合增压站、高压管道中间站等空间受限场景；
- 过滤聚结式分离器：适用于含微小液滴、乳化液及少量固体杂质的场景，分离精度高（可分离≤5μm液滴），适合城市燃气管网门站、天然气净化厂等对天然气纯度要求高的场景，可采用重力预分离+离心精分离的复合式结构，进一步提升分离效率；

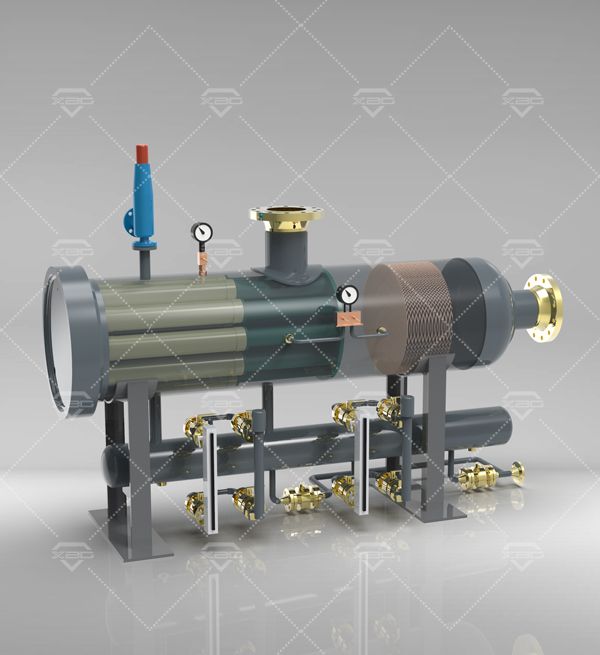

2. 内部结构设计：
- 入口分流装置：设置旋流导向板或导流叶片，强制改变流体流向，产生离心力，实现气液初步分离，优化后的旋流结构可使初始分离效率提升40%以上；
- 分离段设计：重力式分离器需合理设计沉降空间，控制气体流速≤1m/s，根据斯托克斯定律确保液滴有效沉降，可设置斜板填料组增大沉降面积，缩短分离时间；离心式分离器需优化旋流叶片角度、数量，通过CFD流体仿真优化流场分布，确保离心力场稳定，径向加速度不低于10g；过滤聚结式分离器需设置多层聚结滤芯，采用玻璃纤维或金属丝网材质，孔隙尺寸5~20μm，实现精细分离；
- 出口结构：气相出口设置涡流抑制挡板，消除湍流，防止已分离液体二次夹带，加装防涡流破沫器，降低出口气体含水量；液相出口设置防涡流装置，避免液体夹带气体，确保排液顺畅；
- 液位控制区：设置足够的液相停留空间，停留时间不小于5min，确保液体充分沉降；液位控制间距需符合规范，zui低液位至低液位报警、低液位报警至正常液位、正常液位至高液位报警、高液位报警至zui高液位的间距均不小于100mm；
3. 接口设计：进出口接口尺寸需与天然气管道尺寸匹配，采用法兰连接，法兰标准符合GB/T 9119《板式法兰》要求，接口方位需便于管道布置及设备维护；排污口设置在分离器底部zui低处，放空口设置在顶部，均需配备阀门，便于检修及应急处理。
（三）材质选择
材质选择需结合天然气介质特性（含硫量、CO₂含量）、工况温度及压力，优先选用耐腐蚀、高强度、耐低温的材料，核心要求如下：
1. 壳体材质：普通天然气管道（含硫量＜20mg/m³）可选用Q345R、Q245R等压力容器专用钢板；含硫天然气管道（含硫量≥20mg/m³）需选用耐硫钢（如16MnDR、20R）或不锈钢（316L、304L），防止硫化氢应力腐蚀开裂；高含CO₂工况优先选用双相不锈钢2205（耐点蚀当量PREN值≥35）；极寒地区选用SA-537 CL2低温钢，确保-46℃以下仍保持良好韧性；
2. 内部构件材质：分离叶片、聚结滤芯、导流板等内部构件，选用不锈钢或耐腐合金材质，过滤聚结滤芯可选用玻璃纤维、金属丝网等材质，确保耐磨损、耐腐蚀，避免因构件腐蚀脱落影响分离效果；
3. 密封材质：密封垫片、密封圈需选用耐天然气、耐低温、耐高压的材质（如氟橡胶、聚四氟乙烯），适配介质特性，防止密封失效导致天然气泄漏；含硫工况需选用耐硫密封材质，避免腐蚀老化。
（四）安全设计
1. 超压保护：分离器顶部必须安装安全阀，安全阀型号与设计压力、介质特性适配，整定压力为设计压力的1.05~1.1倍，排放能力满足超压泄放要求，同时可配备爆破片作为双重防护，确保超压时能及时泄压；安全阀需定期校验，每年至少校验1次；
2. 液位保护：配备液位计（磁翻板液位计、雷达液位计等）、液位变送器及液位报警装置，设置高液位报警、低液位报警及超高液位联锁停机/停输功能，防止液位过高导致液泛、气带液，或液位过低导致气体窜入液相管道；液位计需定期校准，确保测量精度；
3. 防腐设计：壳体外表面采用喷砂除锈处理，涂刷防腐涂料（底漆+面漆），涂刷层数不少于2层，总厚度不小于150μm；户外安装需选用耐候性强的防腐涂料，同时设置防雨、防晒装置；内部防腐可采用衬氟、衬胶或防腐涂层，含硫、含CO₂天然气管道分离器需额外进行防腐处理，降低腐蚀速率；
4. 接地设计：分离器需进行可靠接地，接地电阻不大于4Ω，防止静电积累引发安全事故；在雷电多发地区，需配备防雷装置，确保设备安全。
三、制造与检验技术规范
分离器的制造质量直接决定其运行可靠性，需严格遵循压力容器制造规范，加强过程控制及成品检验，确保每一台设备符合设计要求及行业标准。
（一）制造工艺要求
1. 下料与成型：原材料需经检验合格后方可使用，下料精度符合设计要求，误差不超过±2mm；壳体卷制、封头成型需采用专用设备，成型后表面无裂纹、凹陷、褶皱等缺陷，椭圆度不超过壳体直径的1%；
2. 焊接工艺：焊接需由具备压力容器焊接资质的人员操作，焊接工艺符合设计要求，采用埋弧焊、手工电弧焊等合适的焊接方式；焊缝需进行无损检测，对接焊缝100%射线检测（RT）或超声波检测（UT），角焊缝100%表面检测（MT或PT），检测结果需符合GB/T 150.4要求，焊缝缺陷等级不低于Ⅱ级；重点扫描环焊缝与接管焊缝，确保缺陷检出率＞95%；
3. 内部构件安装：内部导流板、分离叶片、聚结滤芯等构件安装牢固，位置精准，间隙均匀，无松动、变形；滤芯安装需密封严密，避免气液短路，影响分离效率；
4. 表面处理：制造完成后，壳体内外表面需进行除锈、除油处理，内部表面粗糙度不大于Ra12.5μm，避免杂质附着影响分离效果；外部表面除锈等级不低于Sa2.5级，为防腐涂料施工奠定基础。
（二）成品检验要求
1. 外观检验：设备表面无裂纹、凹陷、变形、焊缝缺陷等问题，法兰密封面平整、无划痕，接口螺纹光滑、无损伤；内部构件安装整齐、牢固，无杂物、油污；
2. 压力试验：设备制造完成后，需进行水压试验或气压试验，水压试验压力为设计压力的1.5倍，气压试验压力为设计压力的1.25倍；试验过程中，设备无泄漏、无变形、无异常声响，压力保持稳定，试验合格后及时排水、吹干，防止内部腐蚀；
3. 气密性试验：压力试验合格后，进行气密性试验，试验压力为设计压力，试验时间不少于30min，采用肥皂水涂抹或气体检测仪器检测，无泄漏为合格；
4. 性能检测：抽样进行分离效率检测，在设计工况下，分离效率需达到设计要求（不低于99%）；同时检测设备压降，正常运行时压降不大于0.05MPa，确保不影响天然气管道输送效率；
5. 资料检验：制造单位需提供完整的制造资料，包括设计图纸、原材料检验报告、焊接工艺评定报告、无损检测报告、压力试验报告、产品合格证等，资料齐全、规范，方可出厂。
四、安装技术规范
分离器的安装质量直接影响其运行稳定性及分离效果，需结合现场工况，严格遵循安装流程，重点控制基础安装、设备就位、管道连接等关键环节。
（一）安装前期准备
1. 现场勘察：安装前需勘察现场地形、地质条件，确保安装场地平整、坚实，承载力符合设备要求，同时预留足够的检修空间（不小于1.5m），便于后续维护、清洗及配件更换；户外安装需选择远离火源、电源、振动源的位置，设置防雨棚，避免雨水浸泡设备；
2. 设备检查：核对分离器型号、规格、材质，检查设备外观及内部构件，确认无运输过程中造成的损坏、变形，密封件完好，资料齐全；同时检查安全阀、液位计、压力表等附件，确保附件完好、校验合格；
3. 材料准备：准备安装所需的法兰、螺栓、垫片、防腐涂料等材料，所有材料需符合行业标准，螺栓需选用耐腐蚀、高强度材质（如不锈钢螺栓），垫片需适配天然气介质及压力等级，避免因材料不合格导致泄漏；
4. 人员准备：安装人员需具备压力容器安装资质，熟悉分离器结构、工作原理及安装规范，提前进行安全培训，明确安装流程及安全注意事项，佩戴好防护用品（安全帽、防护手套、防护眼镜等）。
（二）基础安装
1. 基础浇筑：根据分离器的重量、尺寸，浇筑混凝土基础，基础表面需平整、牢固，承载力符合设备要求，避免设备运行时产生振动；基础预留地脚螺栓孔，孔位需与分离器底座的螺栓孔精准对齐，偏差不超过2mm；
2. 地脚螺栓固定：将分离器底座放置在混凝土基础上，调整设备水平度（用水平仪检测，水平偏差不超过0.5mm/m），然后将地脚螺栓插入预留孔，浇筑混凝土固定，待混凝土凝固（通常24~48小时）后，拧紧地脚螺栓，确保设备固定牢固，无松动；小型分离器可采用支架固定，支架需与地面或墙面牢固连接，避免运行时移位；
3. 底座防腐处理：在分离器底座与混凝土基础之间，铺设防腐垫片，防止底座腐蚀；对底座暴露的金属部分，涂刷防腐涂料，防腐涂料需适配现场工况，户外安装需选择耐候性强的涂料，含硫、含CO₂场景需选择耐腐涂料。
（三）设备就位与管道连接
1. 设备吊装：采用合适吨位的吊车，将分离器平稳吊装至基础上，吊装时需用软吊带包裹设备本体，避免碰撞、划伤设备表面，同时防止设备内部构件损坏；吊装过程中，专人指挥，确保设备平稳就位，避免倾斜；
2. 管道连接：分离器的进出口与天然气管道采用法兰连接，连接前清理管道内部的杂物、铁锈、油污，避免杂质进入分离器内部，堵塞分离构件或磨损设备；对齐法兰螺栓孔，均匀拧紧螺栓，螺栓拧紧力度需一致，避免法兰受力不均导致密封失效；连接管道时，需遵循“气相管道向上倾斜、液相管道向下倾斜”的原则，气相管道倾斜坡度为1%~3%，液相管道倾斜坡度为2%~5%，便于气液顺利流动，避免介质滞留；
3. 附件安装：将安全阀、液位计、压力表、温度计、排污阀、放空阀等附件安装到位，安装位置需便于观察、检测及操作；安全阀需垂直安装，液位计与设备连通良好，压力表、温度计需提前校准，确保测量精度；放空管需连接至安全排放管道，排污管需连接至指定排污系统，避免介质乱排乱放。
（四）安装验收
安装完成后，组织专业人员进行安装验收，重点检查：设备安装水平度、垂直度，管道连接密封性，附件安装正确性，地脚螺栓固定情况，防腐、接地处理情况；验收合格后，填写安装验收报告，方可进入调试阶段。
五、调试与运行技术规范
分离器安装完成后，需进行严格的调试，确保设备运行参数符合设计要求，分离效率达标，方可投入正式运行；运行过程中需加强监测，规范操作，保障设备稳定运行。
（一）调试要求
1. 空载调试：关闭进出口阀门，打开放空阀，向设备内通入少量天然气，检查设备的密封性、压力表和温度计的显示情况，确保设备无泄漏、仪表工作正常；同时检查液位控制装置、安全阀的工作状态，确保各项附件运行正常；空载调试时间不少于1小时，无异常后方可进入负载调试；
2. 负载调试：缓慢开启进出口阀门，让天然气逐步进入分离器，调整流量、压力至设计工况，观察分离器的运行状态，监测液位变化、压力压降及分离效果；检测分离后天然气中的液态物质含量，确保符合规范要求；负载调试时间不少于24小时，期间需连续监测，若出现分离效率不达标、液位异常、泄漏等问题，需及时调整、处理；
3. 调试验收：负载调试合格后，组织专业人员进行调试验收，核对运行参数、分离效率、安全附件工作状态等，验收合格后，填写调试验收报告，方可投入正式运行。
（二）运行操作规范
1. 开机操作：开机前检查设备外观、附件状态，确认无泄漏、无异常；检查液位计、压力表、温度计显示正常，安全阀处于正常工作状态；缓慢开启进口阀门，再开启出口阀门，逐步调整流量、压力至设计值，避免瞬间压力过高、流量过大，损坏设备及内部构件；
2. 运行监测：运行过程中，每小时记录一次天然气流量、压力、温度，分离器液位、压降等参数，确保参数在设计范围内；定期检查设备密封情况，有无泄漏、振动、异响等异常；监测分离后天然气的纯度，定期取样检测，确保分离效率达标；
3. 排污操作：根据分离器液位及介质杂质含量，定期开启排污阀排污，避免杂质在分离器底部堆积，堵塞分离构件；排污频率通常为每天1~2次，杂质含量高的场景可增加排污频率；排污时需缓慢开启排污阀，避免压力骤降导致气带液，排污完成后及时关闭排污阀；
4. 停机操作：正常停机时，先关闭进口阀门，待分离器内压力降至常压、液位降至zui低后，关闭出口阀门，打开放空阀放空内部天然气，再关闭放空阀；紧急停机时，立即关闭进出口阀门，开启放空阀泄压，同时启动应急处理措施，排查故障；停机后，需对设备进行清洗、维护，做好记录。
（三）运行维护要求
1. 日常维护：每天巡检设备的运行状态，检查压力表、温度计、液位计的显示情况，确保压力、温度、液位在正常范围；检查设备本体、管道、法兰的密封性，有无泄漏、腐蚀、破损等情况；检查安全阀、排污阀等附件的灵活性，确保正常工作；
2. 定期维护：每周对分离器内部进行一次简单清理，清除底部沉积的杂质；每月检查一次防腐涂层，若出现脱落、破损，及时补涂；每季度对分离构件（如聚结滤芯、分离叶片）进行检查，若出现堵塞、磨损、腐蚀，及时清洗或更换；滤芯压差监控，当进出压差＞0.05MPa时需立即更换；
3. 定期校验：每半年校验一次压力表、温度计，每年校验一次安全阀、液位计，确保测量精度和工作可靠性；每3000小时采用在线化学清洗（柠檬酸+缓蚀剂），处理内部结垢问题；
4. 腐蚀监测：对于含硫、含CO₂天然气管道分离器，每半年进行一次腐蚀检测，采用超声波测厚仪检测壳体厚度，评估腐蚀程度，若腐蚀速率超过允许范围，需及时采取防腐措施或更换设备；在关键部位嵌入光纤传感器，可实时监测腐蚀速率（精度达0.01mm/a）。
六、故障处理与报废规范
（一）常见故障及处理方法
1. 分离效率下降：原因主要为分离构件堵塞、设备倾斜、流量波动过大、滤芯老化等；处理方法：清洗分离构件及滤芯，调整设备水平度，稳定天然气流量，更换老化滤芯；若为设备结构设计不合理，需进行改造或更换设备；
2. 天然气泄漏：原因主要为法兰密封失效、焊缝腐蚀、密封件老化、设备破损等；处理方法：立即停机、泄压，排查泄漏点，更换密封件、拧紧螺栓，修补焊缝；若设备破损严重，需立即停用，更换设备；
3. 液位异常：原因主要为液位计故障、排污不及时、液位控制装置失灵等；处理方法：校准液位计，及时排污，检修液位控制装置，调整液位报警参数；
4. 设备振动超标：原因主要为地脚螺栓松动、管道共振、设备安装倾斜、内部构件松动等；处理方法：拧紧地脚螺栓，调整管道走向，减少共振，调整设备水平度，紧固内部构件；
5. 超压报警：原因主要为安全阀失灵、流量过大、出口管道堵塞等；处理方法：立即开启放空阀泄压，排查超压原因，检修安全阀，调整流量，疏通出口管道。
（二）报废规范
分离器达到以下条件之一时，需予以报废，严禁继续使用：
1. 设备使用年限超过15年，且经检测，壳体腐蚀严重，厚度低于设计要求，无法满足压力承载能力；
2. 设备发生重大故障（如壳体破裂、焊缝大面积损坏），无法修复或修复成本过高；
3. 分离效率持续不达标，经多次改造、维护后仍无法满足规范要求；
4. 不符合现行行业标准及安全规范，无法通过改造达到要求；
5. 发生安全事故，设备受损严重，无法继续使用。
分离器报废需按照压力容器报废流程执行，拆除后进行无害化处理，严禁随意丢弃或翻新后重新使用；报废后需做好记录，存档备查。
七、附则
1. 本规范未尽事宜，需严格遵循国家及行业相关标准、规范执行；
2. 本规范适用于各类天然气管道用气液分离器，特殊工况（如高压超临界、海底管道）的分离器，需结合专项标准制定补充技术要求；
3. 分离器的设计、制造、安装、运行、维护单位，需严格遵守本规范，建立完善的质量管理制度及安全管理制度，确保设备全生命周期安全稳定运行；
4. 本规范自发布之日起执行，若国家及行业标准更新，按照zui新标准执行。
