旋风分离器的结构是什么?效果如何?

作者: 发表日期:2022-01-05 12:05:57 浏览量:681

旋风分离器是工业上常用的清洁装置,但有些人不熟悉它。它的结构是什么?工作原理是什么?工作效率如何?都是大家提出的问题。然后我们来看看旋风分离器。

一、旋风分离器的组成结构

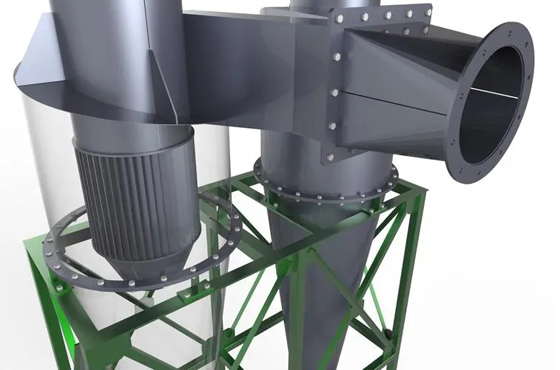

旋风分离器的主体是圆柱体和圆锥体,内部分为集液区、分离区、净化室等。

气体入口可设置在上部、中部或下部。一般来说,当需要净化更多的气体水时,我们使用下部进气口;当气体水较少时,使用上部或中部进气口。

上进气的优点是配气均匀,但设备的直径和高度相对较大,成本会增加,中进气不需要很高的高度,成本相对较低。

二、旋风分离器的工作原理

当含尘气体从进气口进入时,气流在柱体中由导向叶片螺旋运行。密度大的颗粒,无论是液滴还是粉尘颗粒,都会被甩到外围,接触筒壁后失去惯性,然后在重力的作用下沿筒壁落下,进入下部的除尘口或储液区,然后收集。

去除杂质的清洁气体会形成涡流,通过导气管从顶部出口流出。

三、旋风分离器的工作用途

旋风除尘器结构简单,利用离心沉降原理从气流中分离颗粒,可分离5微米以下的固体颗粒和液体雾沫,是矿山、水泥等行业常用的设备。

在化工生产中,旋风除尘器的应用更多,不仅可以回收废气中的有用物质,还可以用于工厂的通风除尘,即增加收入,减少空气污染,是一种多用途设备。

四、旋风分离器的分离优点。

1、旋风分离器使用寿命长

旋风分离器的出厂设计要求设备使用时间不少于20年,回报率高。

2、旋风分离器分离效果好

在规定的压力和气体通过量条件下,可去除10微米以上的固体颗粒,工况点工作效率可达99%,工况点15%范围内分离效率可达97%。

3、旋风分离器种类繁多

旋风分离器结构简单,螺旋型、涡旋型、旁路型、扩散型、旋流型、多管型等设备自发展以来已经出现,可以适应各种场景的使用。

综上所述,我们了解了旋风分离器的结构特点、工作原理、用途和优点,解其结构简单、使用寿命长、操作弹性大、适应场景多。
