旋风分离器的性能指标及结构设计

作者: 发表日期:2022-01-05 12:42:10 浏览量:616

旋风分离器的性能指标及结构设计

性能指标

分离精度

旋风分离器的分离效果:在设计压力和气量条件下,可去除≥10μm的固体颗粒。在工作条件下,分离效率为99%,在15%范围内,分离效率为97%。

压力降

在正常工作条件下,单个旋风分离器在工作条件下的压降不0.05MPa。

使用寿命

旋风分离器的设计使用寿命不少于20年。

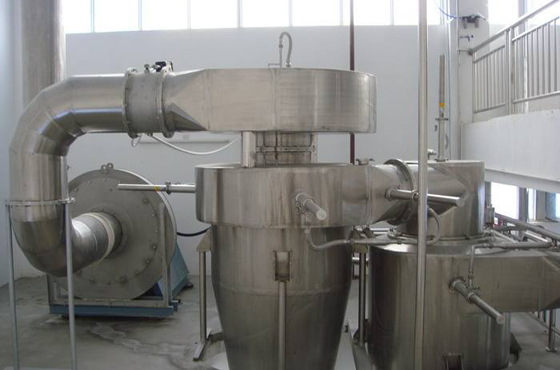

结构设计

旋风分离器采用垂直圆筒结构,沿轴向分为集液区、旋风分离区、净化室区等。内部旋风子构件按圆周方向均匀布置,通过上下管板固定;设备由裙座支撑,封头为耐高压椭圆形封头。

设备管口提供配对法兰、螺栓、垫片等。

通常,气体入口设计分为三种形式:

a)上部进气。

b)中间进气。

c)下部进气。

对于水分,我们经常使用下进气方案,因为下进气可以利用设备的下部空间预分离直径大于300μm或500μm的液滴,以减轻旋风部分的负荷。中间或上部通常用于干燥空气。上部进气均匀,但设备直径和高度增加,投资高;中间进气可降低设备高度和成本。

旋风分离器采用整体垂直结构,体积小,重量轻。旋风管的垂直布置由两个水平隔断分为三个独立的工作室。为了方便内部检查,每个工作室设置一个人孔或手孔。旋风分离器包括壳体、进气、出气、排空、分离单元、人孔、手孔、人工除尘、阀门控制除尘口、支腿等结构。
