气液分离器工作原理与结构详解
发表日期：2026-06-10 14:57:38
浏览量：29
在石油化工、暖通制冷、污水处理、天然气输送、工业流体输送等诸多领域，气液两相混合介质是极为常见的工况形态。气体中夹带的液态液滴、液体中混杂的气态气泡，会直接影响后续设备运行效率，造成压缩机液击、管道堵塞、换热设备能效下降、仪表检测失准等各类故障。气液分离器作为实现气相与液相介质快速、高效分离的核心净化设备，可精准剔除混合介质中的异类介质，保障流体系统纯净、稳定运行，是工业流体系统中不可或缺的关键配套设备。本文全面拆解气液分离器的核心工作原理、内部结构组成、各部件功能及主流设备类型，结合实际工况解析其运行逻辑与应用价值。
一、气液分离器核心概述
气液分离器是依据气体与液体的密度、重力、惯性力、附着力等物理特性差异，对气液两相混合物进行分离的专用设备。其核心分离目标分为两类，一是去除气体介质中夹带的微小液滴、雾沫、油雾，获得干燥纯净气体；二是分离液体介质中裹挟的气泡、气态杂质，得到纯净液相介质。
相较于过滤式分离设备，气液分离器无需滤芯等易损配件，依靠纯物理结构实现介质分离，具备通量大、阻力小、无耗材、运行稳定、运维成本低等优势，适配高压、高温、大流量、腐蚀性等复杂工业工况，广泛应用于油气开采、制冷循环、废气处理、给排水工程等场景。
二、气液分离器详细工作原理
气液分离器的分离过程并非依靠单一原理，而是通过重力沉降、惯性分离、离心分离、丝网捕集、吸附聚结多重物理效应逐级叠加，实现大颗粒液滴、微小雾沫、超细气泡的分层彻底分离，整体分为四个核心工作阶段。
（一）重力沉降分离（初级粗分离）
重力沉降是气液分离的基础环节，适用于去除混合介质中粒径较大的液滴与气泡。当气液混合流体进入分离器腔体后，流通截面瞬间扩大，流体流速急剧降低，原本高速流动的介质进入稳态缓冲状态。由于液体密度远大于气体密度，在重力作用下，混合介质中的液态颗粒会克服气体拖拽力，缓慢向下沉降，汇聚至设备底部储液区；而密度较小的气体则向上流动，实现气液初步分层。该阶段主要分离粒径100μm以上的大液滴，完成大部分液相介质的初步剥离。
（二）惯性碰撞分离（中级精分离）
经过初级沉降后的气体中，仍夹带部分中小粒径液滴。流体继续向上流动，遭遇设备内部折流板、挡板等结构，气流被迫突然改变流动方向、流动速度。气体分子质量小、惯性弱，可快速随气流转向；而液态液滴质量大、惯性强，无法跟随气流快速变向，直接撞击在挡板表面。液滴撞击后失去动能，附着在板壁上，逐渐聚集成大液膜，在重力作用下沿壁面滑落至底部储液区，完成中等粒径液滴的分离，有效提升分离精度。
（三）离心旋流分离（深度强化分离）
针对部分内置旋流结构的分离器，气流会沿旋流叶片做高速圆周旋流运动，产生强大的离心力场。气液两种介质密度差异，使得所受离心力差距极大：液态液滴受到的离心力远大于气体，被高速甩向设备筒体内壁，附着壁面后汇聚成液流下滑分离；气体则在旋流中心形成洁净气柱，向上排出。该原理可高效分离30～100μm的细小液滴，大幅提升设备极限分离能力，适配高含液量、大流量工况。
（四）丝网聚结捕集（终极精细分离）
针对气流中残留的5～30μm超细雾沫、微小液滴，设备顶部的丝网除沫器发挥核心作用。丝网由多层金属丝网交叉编织而成，具备极高的比表面积。微小液滴随气流穿过丝网层时，会不断与丝网丝径发生碰撞、吸附、聚结，多个微小液滴汇聚成大体积液滴，当液滴重力大于气流浮力与表面张力时，自动脱落下滑，最终实现超纯净气体分离，可去除99%以上的细微雾沫，满足高精度流体净化要求。
三、气液分离器核心结构组成及功能详解

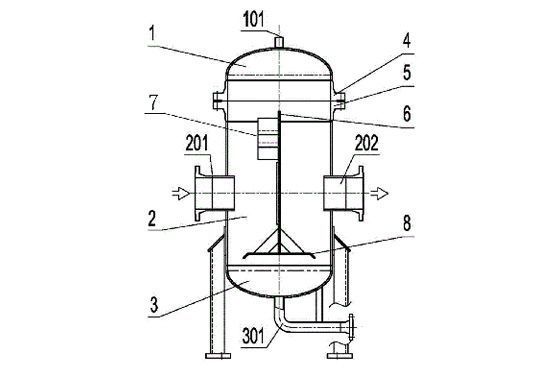

常规立式、卧式气液分离器结构模块化程度高，核心由筒体、进出口管路、缓冲整流结构、分离内件、除沫装置、储液排污结构、安全辅助结构七大部分组成，各部件协同配合，保障分离过程连续稳定运行。
（一）设备筒体
筒体是气液分离器的主体承压壳体，多采用碳钢、不锈钢材质焊接制成，分为立式圆筒结构与卧式长筒结构。筒体为介质分离提供密闭缓冲空间，同时承担系统压力载荷，是设备承压、密封、容纳内件的核心载体。筒体容积与长度直接决定流体停留时间，容积越大，介质缓冲沉降时间越久，重力分离效果越好，整体分离效率越高。
（二）进出口管路
进口管路多设置在筒体中下部，采用切向进气或轴向进气设计，切向进气可辅助形成旋流效果，强化离心分离作用；出口管路位于筒体顶部，用于排出分离后的洁净气体，管路内部通常设置防涡流结构，避免气流带液。液相出口与排污口设置在筒体最底部，负责排出分离后的液体介质与沉积杂质，实现连续排液、定期排污。
（三）缓冲整流结构
主要包括进口缓冲板、整流栅、稳流板等部件，安装在设备进口内侧。高速进入的混合流体冲击力大、流态紊乱，易造成局部涡流、气流短路，影响分离效果。缓冲整流结构可快速削弱流体冲击力，均匀分布气流流场，稳定流体流速，避免流体偏流、窜流，为后续重力沉降、惯性分离创造稳定的流场环境。
（四）核心分离内件
分离内件是实现气液高效分离的核心功能部件，主要包括折流挡板、旋流叶片、分流器等。折流挡板通过多级折流改变气流方向，实现惯性碰撞分离；旋流叶片强制气流旋流，产生离心力场，强化细微液滴分离；分流器可将大股流体均分，增大气液分离接触面积，提升分离均匀性。根据工况需求，可搭配不同内件组合，适配常规、高含液、高压等不同场景。
（五）丝网除沫装置
丝网除沫器安装在设备筒体上部、气体出口下方，是精细分离的核心部件。由不锈钢丝网、支撑格栅、固定框架组成，结构致密、孔隙率高。可捕捉气流中微米级微小雾沫，通过聚结作用实现精细除液，是保障出口气体干燥洁净的关键结构，也是提升设备分离精度的核心配置。
（六）储液与排液结构
筒体下部为储液缓冲区，用于储存分离后的液态介质，避免液体直接冲击排液管路。配套液位计、自动排液阀、手动排污阀，可实时监测内部液位，通过自动阀门实现液位恒定控制，防止液位过高淹没内件导致带液失效，或液位过低造成气体窜液、管路漏气，保障设备连续自动化运行。
（七）安全辅助结构
主要包含压力表、安全阀、检修人孔、放空阀等配件。压力表实时监测设备内部工作压力，安全阀作为超压保护装置，压力超标时自动泄压，杜绝设备超压爆炸风险；人孔用于设备内部检修、丝网更换、杂质清理；放空阀用于设备启停泄压、管路吹扫，全方位保障设备安全、稳定、长效运行。
四、主流气液分离器类型及适用场景
（一）立式气液分离器
结构紧凑、占地面积小，介质自上而下或切向旋流分离，气液分离行程长，储液空间充足，不易出现带液现象。适用于气体流量大、含液量中等、场地受限的场景，如制冷系统、天然气净化、空压机后置除水、废气处理等领域。
（二）卧式气液分离器
筒体长度大，流体水平流动，沉降面积广，液体容纳能力强，可处理高含液量、大液量的气液混合介质。适用于油气开采、化工精馏、污水处理沼气分离等含液量大、杂质多的重载工况，分离稳定性极强。
（三）旋流式气液分离器
以离心分离为核心，无丝网易损件，耐杂质、耐污染、阻力极小，抗堵塞能力强。适用于介质杂质多、高流速、高压工况，主要应用于油田油气分离、工业高压气体除液等场景。
五、结语
气液分离器依托重力、惯性、离心、聚结多重复合分离原理，搭配模块化、高适配的结构设计，实现了气液两相介质的高效、精准、稳定分离。其无耗材、低阻力、高可靠、易运维的核心特性，解决了工业流体系统中气液混杂带来的各类设备故障与能耗浪费问题。不同结构类型的设备可精准适配常规、重载、高压、高杂质等差异化工况，是保障工业流体系统安全运行、提升设备运行效率、降低生产能耗的关键基础设备，在各类工业节能与流体净化领域具备不可替代的应用价值。
