旋风分离器：功能、原理与性能指标详解

旋风分离器设备的主要功能是尽可能去除输送介质气体中携带的固体颗粒杂质和液滴，实现气固液分离，确保管道和设备的正常运行。

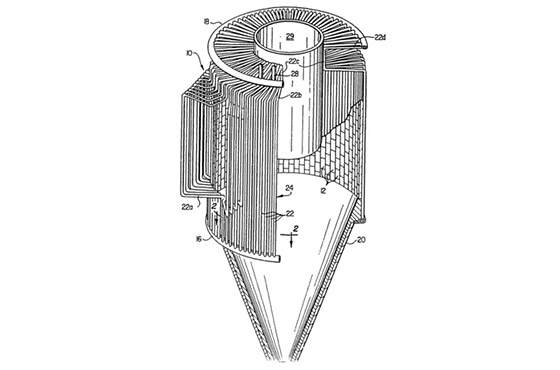

净化天然气通过设备入口进入设备旋风分离区。当含有杂质的气体沿轴向进入旋风分离管时，气流通过导向叶片的导流作用产生强烈的旋转。气流沿筒体螺旋进入旋风筒体，高密度液滴和粉尘颗粒在离心力作用下抛向器壁。在重力作用下，旋风管排尘口沿筒壁流出设备底部储液区，从设备底部出口流出。旋转气流在简体中收缩并向中心流动，形成二次涡流，通过导气管流向净化天然气室，然后通过设备顶部出口流出。

性能指标

分离精度：

旋风分离器的分离效果:在设计压力和气量条件下，可去除>10um的固体颗粒。在工况点，分离效率为99%，在工况点±在15%范围内，分离效率为97%。

压力降：

在正常工作条件下，单台旋风分离器在工况点压降不大于0.05MPa。

设计使用寿命：

旋风分离器的设计使用寿命不少于20年。
