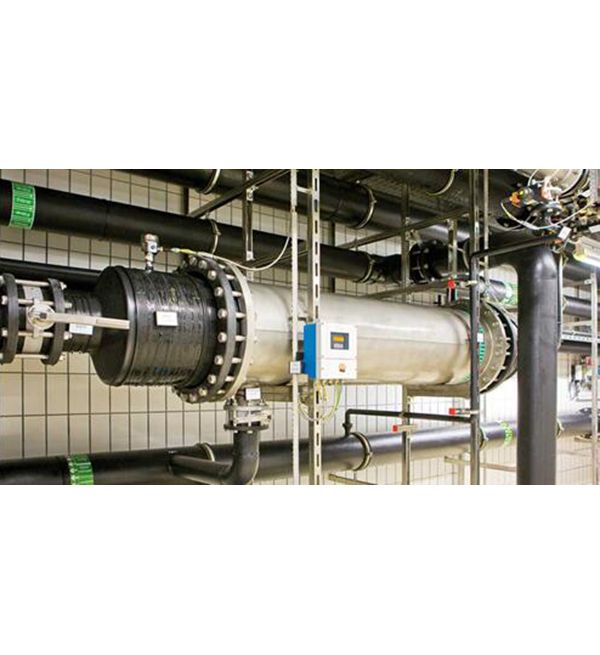

管道自清洗过滤器

原水通过位于其后面的过滤元件开口进入，由于横截面减小，过滤元件中的轴向流动速度增加到5-7m / s，在过滤元件的末端，设置了锥形杂质收集器，所有滤芯都放置在收集器上。

管道自清洗过滤器简介

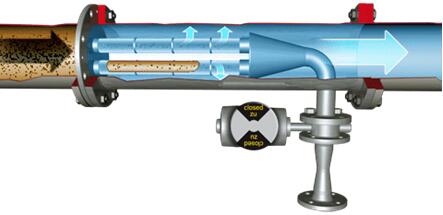

原水的过滤根据过滤器元件的后三分之一中的伯努利定律进行。原水从内向外流过过滤元件，清水流过杂质收集器，由另一端开口排出。由于过滤器元件中的轴向流速为5-7 m / s，杂质颗粒被冲进锥形收集器。过滤器反洗由差压启动（原水和清水侧之间的压力差）；此外，控制箱中的可调时间继电器也可使过滤器反冲洗。

工作原理

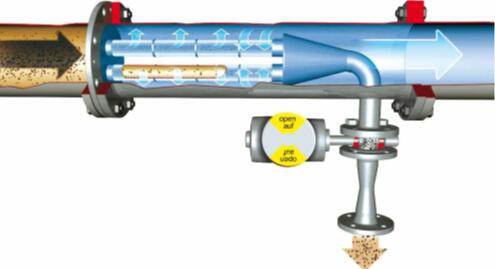

在过滤器反洗开始时，电动反洗阀打开，一小部分原水流过开始反洗。杂质收集器中的颗粒从过滤器中冲出，反冲洗过程中过滤器元件的轴向流速增加到10 m / s，这种高轴向速度额外清洁过滤元件。此外，过滤元件有一个负压，保证了清水从外到内的反洗。10-20秒后，反洗过程结束，反洗阀自动关闭。在反洗过程中，过滤不会中断。
