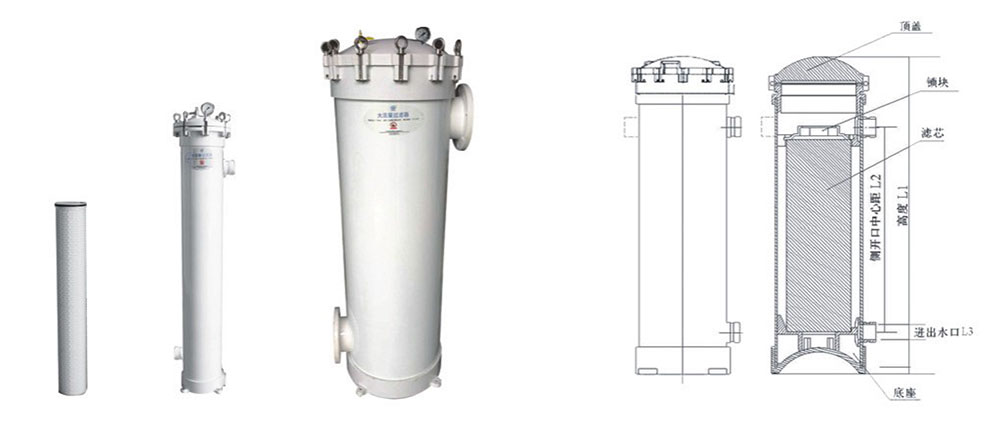

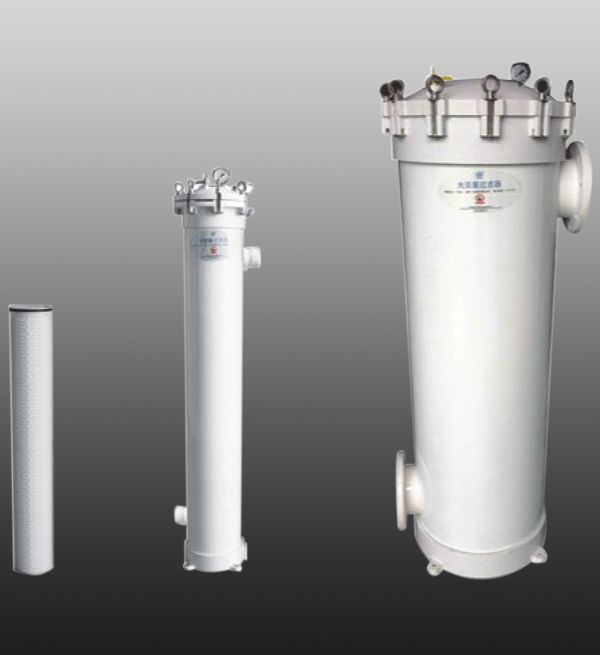

大流量过滤器
一、产品特点新志成袋式过滤器,适配PALL,3M,PAKE等各类折叠式流量滤芯1.采用玻璃钢缠绕工艺,耐腐蚀、耐高压、无渗漏。2.内部结构新颖合理,下端为镂空支撑,并有安装引导,上端有滤芯定位锁块,只需要旋转60度即可固定滤芯。3.部件均为
一、产品特点
新志成袋式过滤器,适配PALL,3M,PAKE等各类折叠式流量滤芯
1.采用玻璃钢缠绕工艺,耐腐蚀、耐高压、无渗漏。
2.内部结构新颖合理,下端为镂空支撑,并有安装引导,上端有滤芯定位锁块,只需要旋转60度即可固定滤芯。
3.部件均为玻璃钢模压而成,耐高压、耐腐蚀、无渗漏。
4.安装方便,采用手动吊环式开启,在安装滤芯及更换滤芯时无需任何工具即可操作。
5.表面采用烤漆工艺,美观大方,材料环保,色泽可调。
二、工作原理
大流量过滤器是一种压力式过滤装置,采用折叠成型的滤材,在压力的作用下,使原液通过滤材,滤渣留在管壁上,滤液通过滤材流出,从而达到过滤目的。因滤材的不同,过滤孔径也不相同。精密过滤是介于砂滤(粗滤)与超滤之间的一种过滤,过滤孔径一般在0.5-100um范围。同种形式的滤材,按外型尺寸可分为不同的规格。采用折叠工艺形成的滤材,通量大,工作温度上限60℃。精密过滤可去除水中的悬浮物、某些胶体物质和小颗粒物。

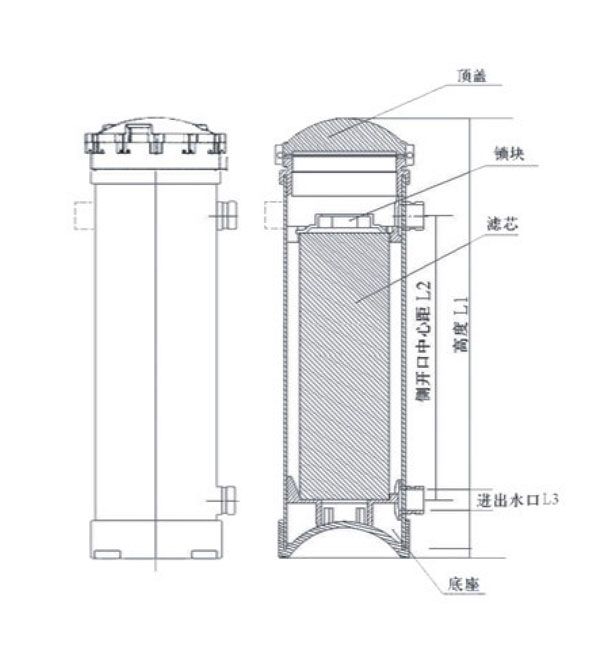

三、安装尺寸
四、产品规格及参数
型号 | 直径 | 高度L1 | 中心距L2 | 进出水口L3 | 滤芯 | 流量 |
LMAX-V-20 | 210 | 900 | 580 | 2″ | 20″ | 15T/H |
LMAX-V-30 | 210 | 1160 | 830 | 2.5″ | 30″ | 20T/H |
LMAX-V-40 | 210 | 1400 | 1080 | 3″ | 40″ | 30T/H |
LMAX-V-40x4 | 460 | 1835 | 1580 | 5″ | 40″x4 | 160T/H |
使用压力上限Max Working Pressure:1.0Mpa 使用温度Working Temp:5-66℃ |
*L1、L2数据请参看安装尺寸图
五、注意事项
1.滤芯安装到位,固定锁块旋转60度。
2.工作压力不能超过额定范围。
3.开机前打开排气阀,空气排尽后关闭排气阀。
4.当压差超过额定范围时,及时更换滤材。
