气液分离器回油孔的设计

作者: 发表日期:2020-02-24 10:38:13 浏览量:547

气液分离器基本上是把从蒸发器返回到压缩机的冷媒分离成气体和液体,仅使气体回到压缩机。但是被分离下来积留的液体冷媒中会溶入油,因此有必要使油回到压缩机,保证压缩机内的油量及给涡旋部的供油。

回油孔设计:

为了回油,气液分离器的出口管是设计成通到气液分离器底部的弯曲形状,再在弯曲部分的侧面设计一个回油孔,使溶着油的液体冷媒回到压缩机。回油孔大了回油会变好,但是液体冷媒的回流也会变多,从而导致油被稀释(油的润滑作用降低)涡旋部会异常磨耗,压缩机就可能出故障。

回油孔太小:

回油孔小了回去的液体冷媒会减少了,但是因回油也减少了,机内就会供油不足,由于涡旋部的供油不足,就会出现异常磨耗,从而导致压缩机出现故障。

合适的孔径:

因此回油孔径要保证压缩机内的油量,且要抑制液体冷媒的回流使之达到油稀释的规定以下,有必要设计合适的孔径。

回油孔是否合适:

气液分离器的回油孔径是否合适,可以通过测定在各运转条件下的压缩机底部的温度(油的温度)和蒸发温度的差是否达到了下列的值来判断。

多回油孔:

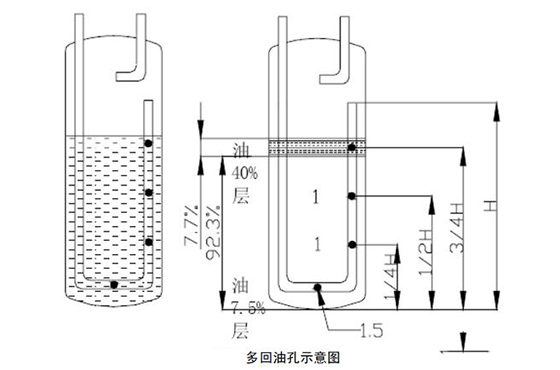

建议为超低温设计的机组在做回油孔设计时,采用多回油孔的设计方法(回油孔分散到合适的高度,这样可以提高压缩机的可靠性,回油孔的总面积和一个孔时相同),如下图多回油孔示意图。
