高质量效率立式叶片分离器

    高质量效率立式叶片分离器是专门用来进行气液分离的一种分离器,具有低压降的特点,是替代传统丝网捕雾器比较好的选择。    高质量效率立式叶片分离器是采用独特设计的‘叶片’的分离元件,这种分离元件

    高质量效率立式叶片分离器是专门用来进行气液分离的一种分离器,具有低压降的特点,是替代传统丝网捕雾器比较好的选择。

    高质量效率立式叶片分离器是采用独特设计的‘叶片’的分离元件,这种分离元件是一种新型分离内件,广范的应用于石油天然气行业、石化行业、化学行业等工业领域主要代替丝网、滤料(滤布)、折流板、重力沉降、填料、滤芯等传统分离方式。在工程实际应用中,因其可靠性,耐用性,经济性而在业界获得认可。可在高气量、高液气比、恶劣的操作环境及局促的安装空间等工况条件中实现高质量效率的气液分离,解决您分离目标难题。

    原理介绍:

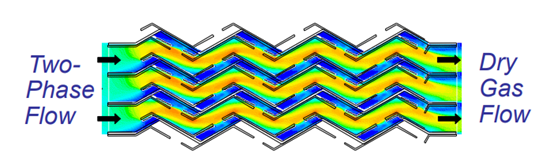

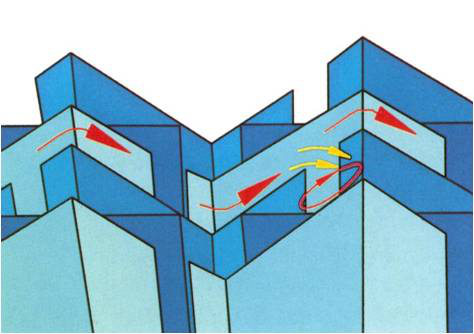

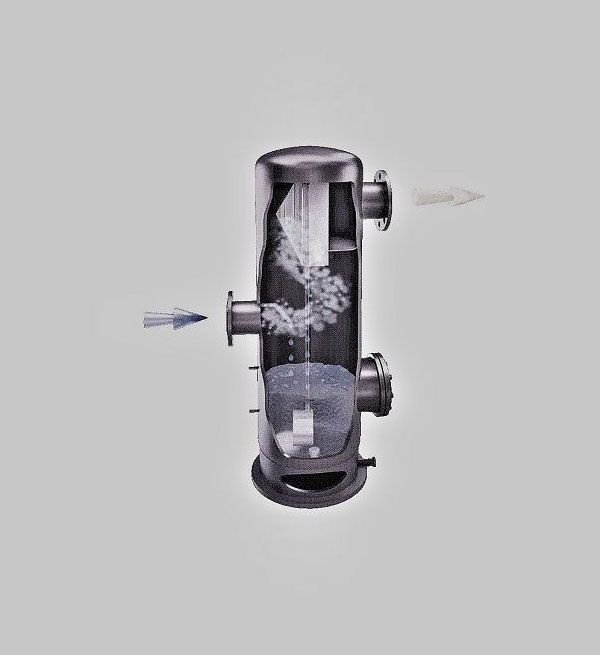

   高质量效率立式叶片分离器的原理是基于物理学原理,通过流体流向改变、动能碰撞、吸附聚结、重力沉降而实现。当夹带液滴的气体进入流体动力学结构设计的叶片分离器后,流体会在特殊流道设计的叶片束空间内强制进行多次快速的流向转变,在转变过程中,由于惯性力的作用,液滴与叶片发生连续动能碰撞;同时流体经过叶片特殊流道结构空间内会产生旋转,随着液滴动能下降,旋转半径急剧下降,液滴、雾沫由于表面张力与叶片表面碰撞而聚结效应越来越大,随着液滴捕集吸附的越来越大,从而与气体分离出来,吸附聚结在叶片表面。捕集汇流的液体随着自身重力的作用沿着叶片结构的特殊通道与气体垂直方向流向底部积液槽进行收集,然后通过导液管排到罐体底部,并设置液封结构,从而达到高质量效率的气液分离。


技术优势:

1.分离效果好,100%的去除8um以上液滴,99.5%去除5-7um液滴;

2.设备体积小;相同处理量,比丝网分离器体积小40%以上;

3.阻力小,工况稳定;内件压降小于0.6kpa;

4.液相负荷处理能力大,可处理段塞流和发泡液体;

5.工作稳定及运行连续性;由不锈钢片定制而成,强度高,耐磨,耐腐蚀,特殊流体力学设计,能有效阻止结蜡。

6.寿命长,不堵;能实现20-30年长周期运行,无需更换,通常丝网2年就需更换内件。



主要应用领域:

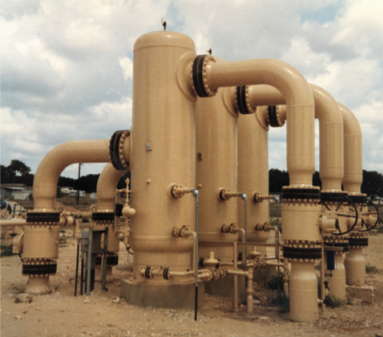

石油开采与炼制分离、天然气生产与输送分离、石化原料气与反应气分离、煤化工原料气与反应气分离、电力空冷岛系统、蒸汽汽包除沫分离、海上舰船和濒海设施空气管线除湿除盐雾分离等行业和领域。

如:石油开采中的油气分离,天然气处理中出去乙二醇,胺等。

      除去蒸汽中的水,油和其他液体。

      除去压缩机进出口油雾及水沫。

      石化,化工行业的产品回收等,如甲醇分离回收,气液氨分离器等
